石墨烯研究中最关键的问题仍然是石墨烯的合成。
尽管制备石墨烯的方法已经有多种，但是制备仍然是限制石墨烯研究和应用的主要因素。
合成和转移 固相法 根据碳源物相及合成环境，石墨烯的制备方法可分为固相法、液相法和气相法(图1)。其中，固相法包括机械剥离法和SiC 外延法。胶带机械剥离高定向热解石墨(图1(a))可以获得高质量石墨烯，该方法效率低且成本高。

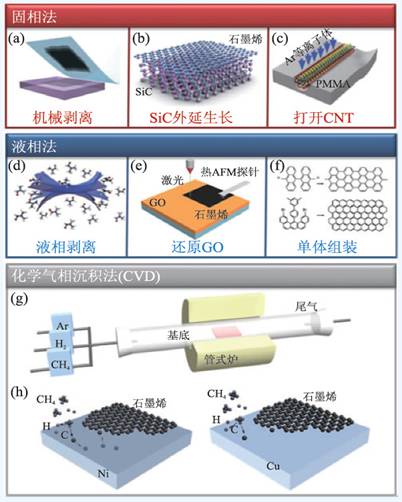

图1 石墨烯的制备(a—c)固相法：(a)机械剥离法；(b)SiC 上外延生长；(c)等离子体刻蚀打开CNTs 获得石墨烯纳米条带；(d—f)溶液法：(d)液相剥离获得氧化石墨烯片；(e)通过热AFM针尖和激光还原GO；(f)单体组装获得不同形貌的GNRs；(g)CVD 装置示意图；(h)CVD生长机制：甲烷裂解产生碳；Ni 基底溶解和析出碳(左)，铜基底吸附碳(右)；石墨烯的后续生长

在单晶SiC 上通过真空石墨化外延生长可获得石墨烯 (图1(b))。所获得的外延石墨烯质量高、层数可控，可制备大尺寸的石墨烯，但由于高反应温度和SiC 材料的高成本，SiC 外延生长石墨烯成本很高，并且无论从产物质量上还是晶粒尺寸上都略逊于机械剥离法获得的石墨烯。

液相法

氧化还原法是一种常见的液相法制备石墨烯材料的方法，该方法成本低、产量高，但产物有缺陷。石墨烯衍生材料如氧化石墨烯(graphene oxide，GO)常用液相法制备。液相法制备的GO溶液在水中可完全分散从而获得几乎独立存在的GO层片的悬浮液(图1(d))。GO溶液可在多种表面上沉积成膜，还原可得到还原氧化石墨烯(rGO)薄膜。除使用还原剂外，GO在惰性气体中加热、催化剂辅助光照或高温作用、电还原等也可以还原。原子力显微镜(AFM)的热针尖、激光束和脉冲微波可以实现精细的局部GO还原(图1(e))。通过加热AFM探针进行热化学纳米光刻可以获得纳米尺度图样化的rGO，不会造成探针的磨损和样品的破损。rGO 图样的宽度可控制在12—20 μm。激光辐照还原也可以实现rGO 图样化。热探针还原和激光还原GO 具有可靠、清洁、快速、易操作的优点。

制备石墨烯纳米条带

石墨烯是一种二维零带隙半金属材料。为了将其应用于电子器件中，首先要做的是打开带隙，使其表现出半导体特性。由于量子限域效应和边界效应，石墨烯纳米条带(GNRs)具有一定的带隙(Eg~1/wα，其中w 是GNRs 条带宽度，α是常数)。当w小于10 nm时，GNRs具有带隙(Eg>0.3 eV)从而表现出半导体特性。采用化学超声法可以制得GNRs，例如，将膨胀石墨超声分散在有机溶剂中制得剥离的石墨悬浮液，进一步离心即可获得GNRs。该方法制得的GNRs 较窄，但产率较低且宽度不可控。

光刻石墨烯薄膜是一种获得宽GNRs 的常用方法，但图样化光刻制得的GNRs 的宽度和平整度有限。碳纳米管(CNTs)可以被看成GNRs 无缝卷曲而成的筒状结构，一种思路是切开CNTs来制备GNRs。将CNTs 局部嵌入聚合物中，然后采用等离子刻蚀一定厚度可得到GNRs(图1(c))。如果初始的CNTs 直径小且手性确定，则可获得宽度和边缘类型可控的GNRs。该方法可大量制备形貌规则、结构可控、带隙可调的GNRs。将硅基底上的单层石墨烯在150 ℃长时间加热可以实现GNRs 的剥离。热活化导致石墨烯的自发滑动、撕裂和剥落，进而形成GNRs。在溶液中氧化纵向切割多壁CNTs 可产生条带结构，随后借助化学还原可以获得GNRs 并恢复导电特性。该方法多生成锯齿型边缘的GNRs，但无法获得特定的结构。

气相法

石墨烯应用于电子器件的先决条件是获得高质量、大面积的石墨烯，无论液相法还是机械剥离法都很难获得。但通过化学气相沉积(CVD)可以获得大面积单层、双层或多层石墨烯薄膜。典型的CVD装置如图1(g)所示。因甲烷等气态碳源限制了可用碳源种类，一些廉价易得的固态碳源(如蔗糖和聚甲基丙烯酸甲酯(PMMA))用于生长石墨烯，以铜或镍为基底，反应温度在800—1000 ℃可以获得厚度可控的石墨烯，而且可同时实现可控掺杂。CVD法原材料选择灵活，是一种获得大面积高质量石墨烯的有效方式。但CVD生长过程通常要耗费几个小时，效率较低，生长过程和后续转移过程会在石墨烯中引入缺陷。1000 ℃的生长温度导致石墨烯生长能耗高，在转移过程中需将金属基底刻蚀去除，基底难以重复利用造成浪费。综合以上原因，CVD法生长石墨烯的成本高于液相法。

CVD制备石墨烯的生长机制(图1(h))与基底密切相关，镍基底和铜基底上石墨烯的生长机制不同。对于镍基底，由于高温下Ni 中碳的溶解度较大，在高温区碳源在Ni 的催化作用下分解成活性碳原子，固溶在Ni 中，以适当的冷却速度降温的过程中碳在Ni 中的溶解度下降，碳原子析出，在Ni 基底表面形成石墨烯。而碳原子在Cu 中几乎不溶，碳源经铜催化裂解为碳原子后，直接沉积在铜表面而结晶生成石墨烯。在附着氢的锗基底上可以CVD 生长无褶皱的单层单晶石墨烯，且基底可重复利用。在CVD过程中可调控的参数包括C/H 比例、基底质量、温度和压力等，藉此可改变石墨烯的质量和厚度等特性。对于Cu表面生长石墨烯来说，氧可以钝化铜而抑制石墨烯形核，且氧具有脱氢作用，石墨烯边缘处结合的氢原子在有氧的情况下易脱除，暴露出的石墨烯边缘碳原子使新裂解的碳源与石墨烯边缘结合，从而促进石墨烯生长。

转移

石墨烯在任意基底上的完整转移是实现石墨烯在电子等领域实际应用的关键技术。对于CVD生长的石墨烯，通常采用聚二甲基硅氧烷(PDMS)转印法和浮动转移法实现转移。Ni、Cu基底用FeCl3、Fe(NO3)3、(NH4)2S2O8溶液刻蚀去除。PDMS用于保护石墨烯薄膜，尤其是对于那些没有连续成膜的石墨烯晶片，PDMS保护法可以实现有效转移。将目标基底SiO2/Si 先用N2等离子体处理，形成“鼓泡源”，当Cu被刻蚀掉后N2在石墨烯和SiO2/Si 基底之间形成毛细桥，从而保证石墨烯薄膜仍然依附在SiO2/Si 基底上。这种直接面对面转移的方法降低了转移过程中产生的缺陷，而且在半导体生产线中非常适用。SiC 外延生长的石墨烯可以用金属粘附实现转移，石墨烯在不同金属上结合力不同，可以选择结合力适当的两种金属来实现选择性剥离。这种干法转移降低了SiC 片的消耗，且可控制所转移石墨烯的层数。类似地，还有一种图案化石墨烯薄膜的方法，即将Zn 以特定图案溅射至多层石墨烯上，采用HCl清洗Zn的过程中将一层石墨烯去除，从而实现石墨烯的图案化。

结构和形貌

石墨烯是单原子层蜂窝状碳原子构成的二维材料，碳原子为sp2杂化，碳原子p 轨道上剩余的一个电子共同构成大π键。由碳原子sp2键构成的σ键使石墨烯具有结构稳定性和柔性。理论研究表明，热扰动会破坏长程有序的二维晶格，因此很长一段时间内石墨烯的结构都被认为不可能实际存在。2004 年发现石墨烯之后，微观结构表征表明，石墨烯存在弹性褶皱(图2(a))，这些弹性褶皱通过调控键长来抵抗热扰动，从而保证了宏观二维石墨烯的稳定存在。对于双层石墨烯(BLG)来说，位错处的屈曲完全消除两层的残余拉应力和压应力。当以云母等原子级平坦表面作为石墨烯的基底时，其初始波纹会受到界面相互作用力的强烈抑制。

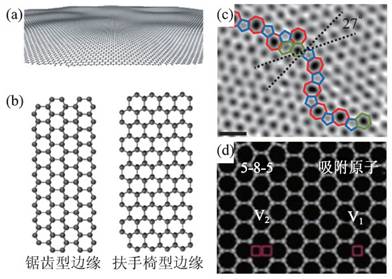

图2 石墨烯的结构和形貌(a)石墨烯的起伏；(b)锯齿型边缘GNR和扶手椅型边缘GNR；(c)石墨烯晶界的原子分辨率ADF-STEM 照片；(d)石墨烯的4 种缺陷类型：吸附原子、两种空位(V1和V2)、5-8-5 元环重构

石墨烯边缘分为锯齿型和扶手椅型边缘(图2(b))。锯齿型的石墨烯纳米条带呈金属性，而扶手椅型石墨烯纳米条带既可以呈金属性也可以呈半导体性。通过球差校正透射电镜和模拟对比分析SLG边缘的原子，在长期辐照过程中，碳原子的重构状态表明锯齿型边缘更为稳定。氮原子能量损失谱可获得石墨烯边缘处碳原子的大量化学信息。

当相邻的晶畴取向不同时，形成石墨烯晶界(GBs)。石墨烯的晶界在初始生长阶段通过岛状晶畴结合产生。具有原子分辨率的球差校正环形暗场扫描透射电子显微镜(ADF-STEM)可以观察到石墨烯晶片是由五元—七元环对构成的晶界缝合起来的(图2(c))。光分解水产生的羟基倾向于与石墨烯晶界结合，而氧气则通过晶界穿过石墨烯薄膜对Cu 基底实现氧化，Cu 基底上被氧化的位置即为石墨烯晶界。由于晶界的结构与晶片内不同，晶界会改变石墨烯的性能。多晶石墨烯的缺陷密度和强度受晶界夹角影响。具有大夹角晶界的石墨烯同小夹角样品相比，具有更高的强度，大晶界夹角多晶石墨烯的强度与初始石墨烯相近。原子力显微镜纳米压痕结果表明，结合良好的晶界不会影响石墨烯的力学性能。当石墨烯晶片边缘交叠而不是共价连接，则晶界强度差，但导电性能会优于良好共价结合的晶界。与交叠晶界相反，当晶片间存在微小的间隙时，其导电性会明显下降。

性能

电学性能

石墨烯的碳原子sp2 杂化构成σ键，碳原子p 轨道上剩余的一个电子构成大π键。在1 个石墨烯单胞中，3 个σ态电子形成较低的价态，而离域π和π*态形成最高占据价态和最低未占据导带。石墨烯是零带隙半金属材料，导带和价带呈锥形分布交于狄拉克点(图3(a))。由于电子在狄拉克点线性分布，此处有效质量m*=0。考虑到准粒子之间的相互作用，Dirac 谱重构，重构的Dirac 谱包含多个交点：纯电荷带间交点、纯等离子体带间交点以及电荷带和等离子带之间的环形交点。石墨烯载流子的速度与量子化能量无关，因此Landau 能级不等距。石墨烯中的电子被二维薄膜限制，可观察到反常量子霍尔效应(QHE)(图3(b))。

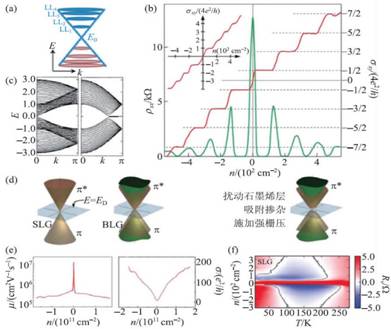

图3 石墨烯的电学性能(a)具有量子化Landau 能级的石墨烯电子结构，导带和价带呈锥形分布，交于狄拉克点；(b)石墨烯中无质量狄拉克费米子的量子霍尔效应；(c)扶手椅型(左)和锯齿型(右)GNRs 的能带结构；(d)单层石墨烯(SLG)和对称双层石墨烯(BLG)的电子结构。扰动、吸附掺杂和强栅压改变石墨烯的带隙；(e)电子迁移率μ和电导率σ随载流子浓度n 的变化；(f)单层石墨烯内电子运动的阻力分布图

石墨烯边缘决定其电学和磁学性能。锯齿型GNRs 表现出零带隙半金属的特点，为自旋电子学的研究提供了一个平台。扶手椅型GNRs 是窄带隙半导体(图3(c))。调整石墨烯边缘获得特定的晶体取向可以提高磁序。窄锯齿型GNRs(5 nm)是反铁磁性半导体，宽锯齿型GNRs(>8 nm)是铁磁性半金属。

光学性能

石墨烯的透光度(T)和反射率(R)由公式T≡(1+2πG/c)-2 和R≡0.25π2α2T 进行计算获得，其中G=e2/4ℏ是石墨烯中狄拉克费米子的高频电导率(ℏ=h/2π，h 为普朗克常数，e 是电子电荷，c 为光速，α=e2/ℏc≈1/137 是描述光和相对电子之间耦合的结构常数)。石墨烯的有效结构常数α=0.14。石墨烯的反射率很小R<0.1%，SLG只有单原子厚，其吸光度可达(1－T)≈πα≈2.3%。每增加一层石墨烯，薄膜的透光度降低2.3%，且不受入射光波长的影响。调控栅压可以改变石墨烯的透光度。调整驱动电压可以调整石墨烯的费米能级，基于此构建了基于石墨烯的响应可调的宽波段光学调制器。由于光子是中性的，光场很难控制，但是调控石墨烯中的载流子浓度可以调控光场。

热学性能

石墨烯中碳原子结合力强，热能在传输过程中损耗小，因此石墨烯具有很高的热导率(κ)，石墨烯的热导率通常使用拉曼光谱进行测试。悬浮SLG 的热导率κ≈5000 W/mK 高于钻石和石墨。在有基底支撑的情况下，晶格中的声子通过石墨烯和基底界面泄漏，而且界面处有强散射，因此悬浮SLG的热导率要高于有基底支撑的SLG。剥离的单层石墨烯在二氧化硅支撑基底上热导率为600 W/mK。通过不同方法制备的石墨烯与支撑界面的相互作用不同。

力学性能

石墨烯的力学性能是用纳米压痕仪测量纳米孔上悬浮石墨烯获得的，悬浮石墨烯的弹性模量E=1.0 TPa，强度σint=130 GPa。石墨烯的力学性能受到多种因素影响，包括缺陷、相邻晶界之间的结合质量以及晶界夹角等。通过观察超音速弹丸冲击过程中石墨烯的状态变化发现在弹丸冲击过程中MLG首先变为锥状，然后形成延伸到冲击区外侧的径向裂纹。石墨烯的摩擦力随着波纹线和外力之间的夹角变化，具有各向异性。真空中原子级匹配的GNR-Au(111)界面处GNRs和Au 基底之间的摩擦力仅100 pN，意味着石墨烯和Au之间实现了超润滑。近期，原子模拟表明悬浮石墨烯的波纹会在实际接触面积没有明显变化的条件下提高总摩擦力。

潜在应用

电学应用

纳米尺度的石墨烯也表现出和大面积石墨烯相似的力学性能、化学特性和电学性能，因此石墨烯可以用来制造分子尺度的电子器件。石墨烯可以制作晶体管、场效应晶体管(FET)和集成电路中的半导体层。除此之外石墨烯也被用作电容材料和传感材料。

由于石墨烯电阻低、透光度高的特点，通常将石墨烯用作透明导电层。在无机、有机和染料敏化太阳能电池中，石墨烯同时作为透明导电窗口层和空穴传输层。石墨烯具有与氧化铟锡(ITO)相似的功函数(χITO=4.5 eV)，但是成熟的透明导电材料ITO是脆性的，石墨烯的柔性使其可以用于柔性电子器件，在光发射器件和触摸屏中有望用石墨烯替代ITO。由于石墨烯带隙接近0 eV，可以吸收从紫外线到太赫兹的电磁波，因此基于石墨烯的光电探测器能拓宽探测光波段。除了探测光波长宽化之外，石墨烯载流子浓度高使得光电探测器具有超快响应速度。近期还有研究表明单层石墨烯在脉冲激光作用下产生的电流对电场敏感。电流方向随着电场的变化发生反转，这种反转表明光—物质相互作用从弱场(光子驱动)模式转化为强场(光场驱动)模式。

激光还原的氧化石墨烯比表面积大、导电性和力学性能较好，以其作为电极的电化学电容器电容性能优异且循环稳定性好。将垂直取向的石墨烯纳米片作为电极，构建的双电层电容器(DLCs)电阻低、电阻—电容(RC)时间常数理想、AC 线性滤波性能优异，石墨烯纳米片引入大量暴露的边缘和表面，增加电极比表面积，从而可以增加电容器的电荷存储能力。在KOH活化的条件下通过微波剥离GO获得的活化微波机械剥离氧化石墨烯(a-MEGO)具有连续三维网状结构和大量纳米孔。三维网状结构使得超级电容器克服能量存储密度低和串联电阻高的问题。石墨烯FET 和电感可以集成在一个SiC 晶片上构成集成电路(图4(b))。Lenvendorf 等人提出了一种图形化再生长的方法，可以在石墨烯和六方氮化硼之间形成横向结，为石墨烯的电子应用提供基础。

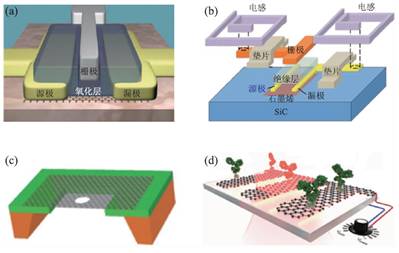

图4 石墨烯的电学应用(a)石墨烯顶栅极晶体管；(b)石墨烯集成电路；(c)可用于分辨DNA的石墨烯透过电极；(d)石墨烯中红外生物传感器

在悬空的石墨烯薄膜上打一个纳米孔制成石墨烯透过电极薄膜(图4(c))，通过纳米孔阳离子和阴离子从离子溶液中转移到石墨烯背面。离子和薄膜间的相互作用受外加电场调控。在DNA 通过石墨烯纳米孔时根据纳米孔对DNA的阻隔时间和石墨烯的电流变化可以分辨DNA种类。利用石墨烯的光电特性，研究者基于石墨烯的光电特性设计了中红外等离子体生物传感器(图4(d))， GNRs 吸附蛋白质，在红外光束照射下GNRs 增强蛋白质分子和红外光的相互作用， 等离子体共振光谱可以反映蛋白质振动带，通过光谱的变化可以识别蛋白质。

力学应用

GO纳米片可以排列成为如图5(a)所示的自锁瓦片结构，自锁瓦片结构GO纳米片组装体具有良好的柔性和刚度。石墨烯也被用作纳米复合材料的填料。石墨烯和橡皮泥形成纳米复合材料(图5(b))，变形引起复合材料电阻变化，基于石墨烯/橡皮泥复合材料的传感器灵敏因子超过500。添加0.7 wt%的GO在聚乙烯醇(PVA)中机械共混可以分别将抗拉强度和弹性模量提高76%和62%。石墨烯在聚合物基底中的分散和石墨烯填料和聚合物基底之间相互作用在石墨烯—高分子纳米复合材料的工艺中至关重要。也有将石墨烯作为聚合物形核基底的研究，通过形核和长大的过程实现石墨烯纳米复合材料的制备。石墨烯片放置在氧化硅沟槽上可以制成机电谐振器，谐振器由光或电信号驱动，能够检测到微小的质量和力的变化(图5(c))。用石墨烯将纳米金刚石包裹成纳米卷可以降低纳米金钢石和类金刚石碳(DLC)之间的摩擦力，实现超润滑(图5(d))，石墨烯对纳米金刚石的包裹状态受环境湿度的影响。

图5 石墨烯的力学应用(a)互锁瓦片结构GO纳米片的单轴拉伸和弯曲测试示意图；(b)石墨烯—聚合物复合材料；(c)悬浮石墨烯谐振器；(d)由纳米金刚石/石墨烯纳米卷与DLC之间的超润滑；(e)高强度、高导热的定向石墨烯纤维；(f)石墨烯剪纸弹簧拉伸

热退火还原垂直定向排列的GO获得石墨烯纤维(图5(e))，大片和小片石墨烯的比例以及退火温度影响纤维的导热性、导电性及力学性能，大小混合的石墨烯片构成的石墨烯纤维导热性和导电性能优异，且强度高。将多层石墨烯/聚碳酸酯叠加压缩后卷曲成纤维，这种复合材料纤维具有强度高、延伸性好、导电性好。因为石墨烯的面内刚度和面外弯曲刚度和宏观纸张类似，因此可以借鉴剪纸的思路通过光刻构建石墨烯“剪纸”，平面弹簧状石墨烯拉伸到初始长度的240%可以保持导电性。

基于选择透过性的应用

大部分物质都不能从完美的石墨烯透过，用石墨烯将水封在云母表面可以观察水吸附层的变化趋势。调控石墨烯的结构和化学特性可以实现选择透过性。微米厚的GO薄膜连氦气都不能通过，水却可以不受阻碍地渗透通过GO片之间的毛细通路(图6(a))。抽滤和旋涂等方法可以获得超薄GO薄膜，超薄GO薄膜只允许动态直径小于GO层片间距的气体分子通过，因此可以分离CO2和H2，调控GO 片堆垛方式会改变薄膜选择性。GO薄膜厚度增大时，物质穿过薄膜的机制不再是通过GO层片间的通道穿过，而是通过GO上的缺陷和裂纹穿过。石墨烯层间的毛细管对小离子存在一个高压，增大其穿过速度。GO薄膜的层间距可以通过K+、Na+、Ca2+、Li+、Mg2+阳离子调控(图6(b))，阳离子进一步降低GO 层片间距，从而有望实现对离子的选择透过性。研究不同层数的石墨烯薄膜和聚(1-甲基硅基-1-丙炔)(PTMSP)复合薄膜的选择透过性，发现单层石墨烯几乎不影响PTMSP膜的透气性，随着石墨烯层数增加，开始对复合薄膜的透气性产生影响(图6(c))。如果用聚焦离子束在双层石墨烯上打一个直径在10 nm至1 μm之间的孔，带孔的石墨烯薄膜可以实现CO2和H2的选择性分离，且能保证很高的透过性。

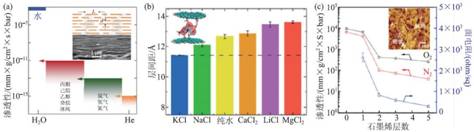

图6 石墨烯的选择透过性(a)抽滤GO薄膜对于水和小分子的透过性。插图是GO膜截面示意图和电子显微照片；(b)离子液体对GO薄膜层间距的影响，插图是离子对GO薄膜的作用示意图；(c)不同层数石墨烯和PTMSP复合膜的气体透过性和面电阻，SLG的存在不影响PTMSP膜的透气性。插图是石墨烯/PTMSP膜表面的原子力显微镜图像

基底与模板

石墨烯可以辅助其他材料的生长。将ZnO纳米管用作石墨烯与GaN之间的中间层生长获得的石墨烯/ZnO/GaN复合结构光学性能较好，可以用于发光二极管等光电器件。向1, 4-苯二基(硼酸)和2, 3, 6, 7, 10, 11-六羟基三苯热缩合的反应容器中加入石墨烯，在石墨烯表面形成共价有机骨架(COF-5)薄膜，石墨烯的存在提高了COF-5薄膜的结晶度(图7(a))。

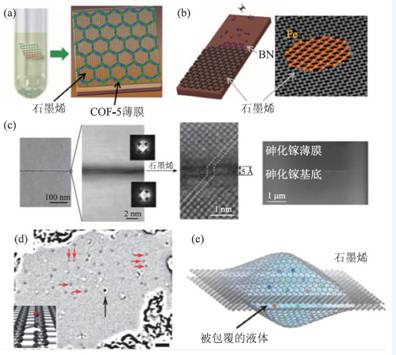

图7 将石墨烯用作基底(a)以石墨烯为衬底垂直生长其他材料：HHTP和PBBA溶剂热冷凝在SLG表面获得COF-5 膜和粉末；(b)石墨烯衬底上的横向生长。左图：石墨烯边缘外延生长BN，右图：石墨烯孔中悬浮的Fe 原子层的结构；(c)石墨烯作为GaAs 单晶外延生长的中间层；(d)石墨烯作为TEM表征轻质元素的基底；(e)石墨烯薄膜包覆液体晶胞

SLG边缘共格外延生长获得了单层六方氮化硼(h-BN)(图7(b))h-BN 晶格取向完全受石墨烯的晶格取向控制。转移过程中引入的FeCl3 刻蚀液会残留一些Fe 原子在石墨烯上，研究表明，残留Fe 原子在石墨烯的孔洞中形成独立的单原子层Fe 薄膜(图7(b))，Fe 薄膜在悬键存在的情况下通过电子束辐照逐渐产生，并且在电子束辐照时间进一步延长时逐渐分解。石墨烯与基底之间弱的范德华力使得其不能完全屏蔽基底对外延层的影响，即石墨烯作为中间层仍然可以发生外延生长，而石墨烯的存在使得外延层易于剥下和转移(图7(c))。

低衬度的碳原子和氢原子可以在SLG上被观察到(图7(d))。石墨烯包裹液体(图7(e))为胶体铂纳米晶生长机制和限制空间内液体相变的研究提供了平台。还原GO还可以作为导电支架包裹纳米粒子，实现多孔导电骨架上负载功能性纳米粒子的目的。

由于石墨烯具有上述特性，有望用于生物工程、先进电子技术、高效能量产生和存储、柔性可穿戴传感器、便携式水处理和优质结构材料等领域。然而高迁移率的英寸级石墨烯需要在较苛刻的实验条件下才能合成，难以获得价格低廉的高质量石墨烯，因此石墨烯薄膜的电学应用受此限制。市场上的石墨烯薄膜缺陷多、电阻大，不适合在高性能电学器件中使用。石墨烯薄膜透明导电且对压力敏感，但是考虑导电性能和制作成本，以其替代ITO作为触屏材料仍不可行。尽管利用变形引起的电阻变化来测量心率的石墨烯腕带有一定创新性，与现有的商用保健腕带相比，石墨烯腕带缺乏一致性和准确性。

除了电类应用之外，石墨烯广泛用于工业化门槛较低的领域，例如添加到润滑剂、油漆、布料、吸附剂、产热材料和结构材料中，用石墨烯替代炭黑、活性炭、碳纤维、非晶碳和石墨纸等材料。
